Bureau d’études thermique : GEFI au service de la CCMSA
En tant que bureau d’études thermique, nous sommes intervenus au village de vacances Les Quatre Vents à l’Épine (85) sur l’île de Noirmoutier, géré par la Caisse Centrale de la Mutualité Sociale Agricole (CCMSA).
Cette mission a consisté en un diagnostic complet des installations de production de chauffage, avec pour objectif principal de remplacer les anciennes installations au propane. En parallèle, GEFI a assuré la réalisation des relevés et la production des plans des locaux techniques réaménagés.
Notre approche se focalise sur la recherche de solutions simples, une analyse rigoureuse des coûts, et une estimation précise des dépenses.
Diagnostic des installations thermiques
Pour la modernisation d’une installation de chaufferie, la première étape est la réalisation d’un audit complet. Il s’agit d’une étape clé pour saisir l’état actuel du système de chauffage et définir les axes d’amélioration.
-
Collecte des données
En qualité de bureau d’études thermique, nous avons commencé par rassembler toutes les données pertinentes sur les installations de chauffage du projet. Plans, schémas, livrets de chaufferie, et factures d’énergie ont été analysés pour obtenir une compréhension exhaustive de l’historique de l’installation, des évolutions passées, ainsi que des travaux précédemment réalisés.
-
Evaluation des équipements en place
Au-delà d’une simple liste, notre équipe a également procédé à une évaluation détaillée des équipements existants. Cette évaluation nous a permis de comprendre l’état de chaque composant, d’évaluer sa durabilité, et de déterminer s’il répond toujours aux normes actuelles de sécurité et d’efficacité énergétique.
-
Relevés techniques et projections

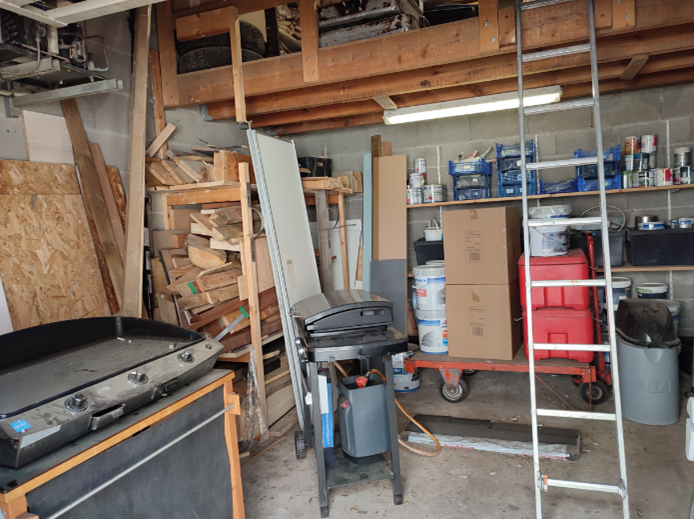

En parallèle du diagnostic des installations, des relevés techniques ont été effectués pour maquetter les locaux techniques dans leur état projeté, intégrant ainsi les contraintes de l’existant. Ces relevés détaillés ont été essentiels pour anticiper les travaux de dépose nécessaires et confirmer la faisabilité du projet, en particulier pour les locaux sujets à des transformations importantes ((transformation d’un local rangement en silo à granulés – voir figures 1&2).
Figure 2 : Local rangement transformé en silo
Figure 3 : Ancienne chaudière propane

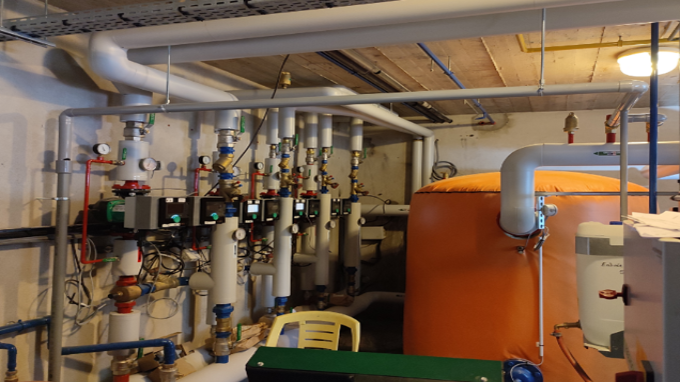

Figure 4 : Nouvelles panoplies de pompes et stockage primaire
- Conception d’un cahier des charges
Dans tout projet d’optimisation thermique, le cahier des charges joue un rôle central. Cet outil, véritable feuille de route contractuelle, détaille les missions à accomplir, garantissant ainsi la réussite du projet. En plus des aspects liés aux fluides, le cahier des charges de GEFI inclut également des prestations de second œuvre, tels que le faux plafond coupe-feu, la reprise de maçonnerie, et bien plus encore.
Élaboration de plans pour l’optimisation des réseaux de chauffage
L’étape suivante de notre intervention a impliqué un déploiement technique précis. La production de plans de maquettage de la chaufferie principale et du nouveau silo à granulés a été un pilier central pour garantir une mise en œuvre optimale des améliorations thermiques.
-
Plans d’exécution
Pour une implémentation précise, notre bureau d’étude thermique a élaboré des plans d’exécution détaillés. Il s’agit d’une cartographie minutieuse des modifications nécessaires aux installations et locaux existants. Chaque détail a été consciencieusement noté pour assurer une vision claire et compréhensible du projet, garantissant ainsi une mise en œuvre sans faille.
Figure 5 : Extrait plan chaufferie principale – Phase DCE
-
Prédimensionnement des réseaux
Une analyse approfondie a été menée pour définir les spécifications techniques des réseaux fluides. Chaque dimension, chaque spécification a été étudiée pour garantir l’optimisation maximale de l’efficacité énergétique, un aspect crucial pour atteindre les objectifs fixés.
Figure 6 : Extrait schéma de principe DCE
- Planification
Répondant aux exigences du chantier, une planification a été mise en place. Cela assure la réussite du projet et la continuité des services. Chaque élément, du matériel nécessaire à la main-d’œuvre spécialisée, a été spécifié pour garantir un déroulement efficace du chantier.
GEFI Ingénierie, fort de son expertise en tant que bureau d’études thermique, a mené une intervention majeure sur ce site de vacances qui est resté en fonctionnement durant les travaux Notre expertise s’est manifestée à travers un diagnostic approfondi et une vision technique dans la production de plans de chaufferie, éléments clés ayant conduit à une efficacité énergétique optimale. C’est le reflet de notre engagement et de notre capacité à répondre aux besoins les plus pointus de nos clients. Pour découvrir davantage sur notre approche et nos services, n’hésitez pas à nous contacter.
